Description du produit:

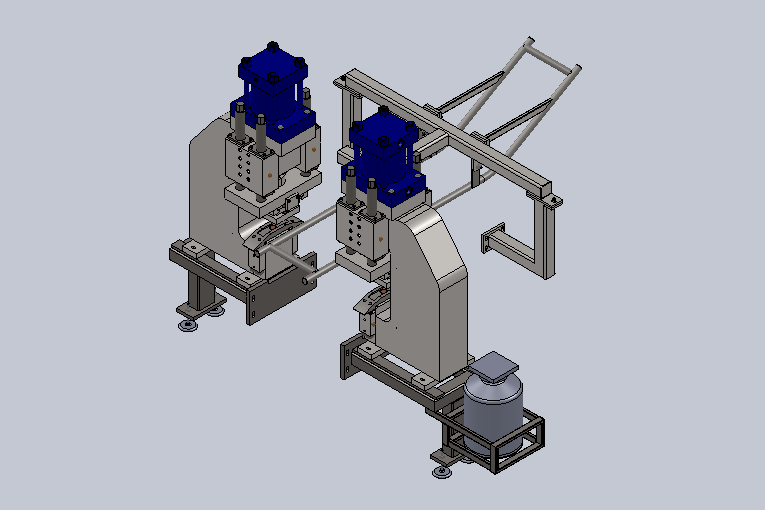

La machine de décapage est l'équipement clé du système de lavage et de décapage de cathode. Il peut retirer les couches de cuivre électrodéposées ou les couches de cuivre électrodéposées de la cathode en acier inoxydable (SS). Généralement, il travaille avec un robot pour terminer le travail.

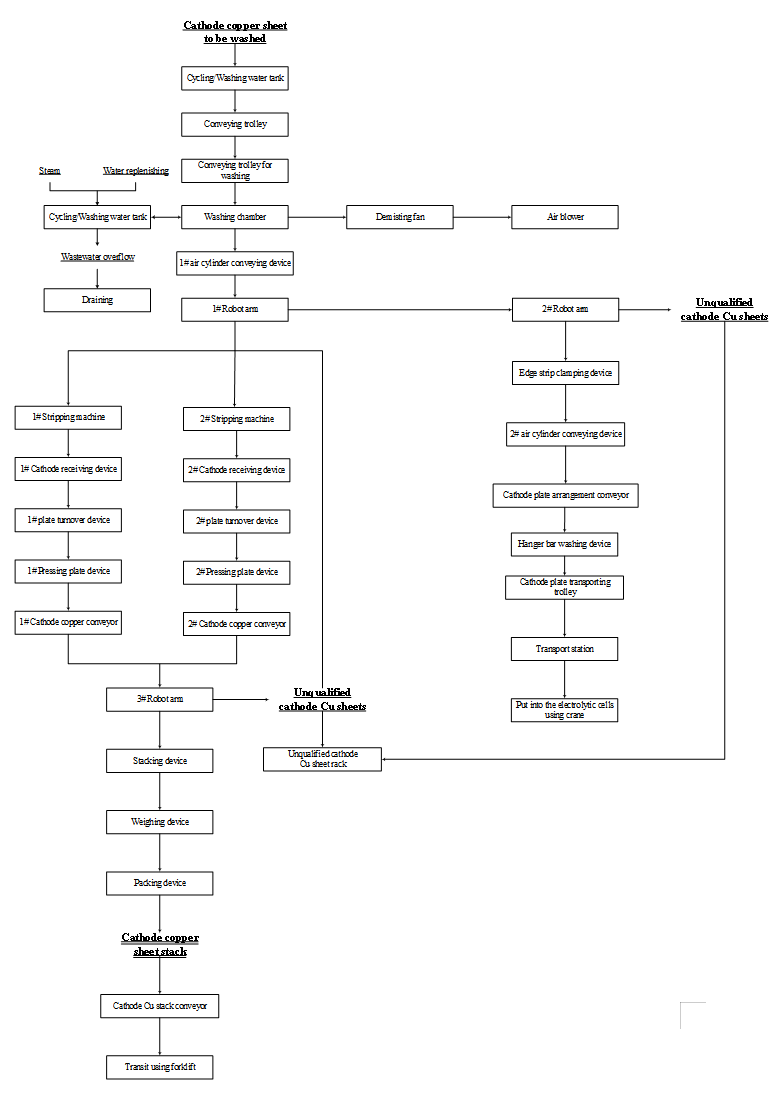

Processus principal:
Paramètres:
| S/N | Item | Index | Remarque |
| 1. | Capacité de conception | 1 plaque cathodique /6.54s | 550 plaques cathodiques/heure |
| 2. | Capacité de traitement | 1 plaque cathodique /7.2s | ≥500 plaques cathodiques/heure |
| 3. | Température de l'eau de lavage | ≤60~70℃ | 60~65℃ recommandé |
| 4. | Volume de circulation de l'eau de lavage | lavage triphasé, deux pompes de circulation | 1# Le débit de la pompe est de 90 m3/h, 2# le débit de la pompe est de 70 m3/h, un cycle/lavage de 12 m3 réservoir d'eau. |
| 5. | Dimensions (L×W×H) | 45200×16700×6000 mm | La dimension réelle est soumise à la conception finalisée. |
| 6. | Numéro d'empilement | en fonction de la quantité et de la hauteur de la pile de tôles de cuivre | |
| 7. | Spécifications de dénudage | 945 mm × 1000 mm × (5 ~ 10) mm | le poids de la feuille de cuivre déposée sur un côté de la plaque cathodique est 45~90 kg. |
| 8. | Methode de controle | PLC | |
| 9. | Dispositif de sécurité | Verrouillages d'urgence et dispositifs de sécurité, il prévient les blessures et les dommages matériels dans toutes les conditions. | |
| 10. | Méthode de levage de la cathode | Selon les exigences spéciales de levage des grues pour l'usine d'électrolyse. | |
| 11. | Alimentation principale | 380V AC(±10%), 50Hz | |
| 12. | Tension de commande de sécurité | DC 24V | Boutons, voyants lumineux, alimentation de commande de l'électrovanne hydraulique, etc. |
| 13. | Puissance totale installée | 293.8kW | |
| 14. | Poids total | 107 tonnes | |
| 15. | Pression de travail hydraulique | 11.0 MP | |
| 16. | Consommation d'eau de refroidissement | 9t/h | Pression d'eau 0.2~0.4MPa, pour refroidir l'huile hydraulique. |
| 17. | Consommation de vapeur d'eau | 331.4m3/h | |
| 18. | Pression de vapeur d'eau | 0.6~0.8 MPa | |
| 19. | Ventilateur de désembuage | 8 000 m³/h | pression du vent 1500 Pa |
| 20. | Consommation d'air comprimé | 0,4 t/h | Pression d'air: 0.3 MPa |
| 21. | Mode de transport de la pile de cuivre cathodique | Utilisation d'un chariot élévateur | |
| 22. | Modes de fonctionnement | Mode continu Mode automatique Mode manuel | Mode de test Les modes de fonctionnement peuvent être réalisés en commutant les commutateurs de la console de commande. |
| 23. | Effet de lavage | Conformément aux exigences du cuivre de grade A LME | Après le lavage, la surface de cuivre de la cathode est propre sans électrolyte, cristal CuSO et autres accessoires. |
| 24. | Durée de vie de conception de l'équipement principal | 30 ans | |
| 25. | Jour ouvrable par an | 360 jours | |
| 26. | Quarts de jour | 3 quarts de travail | |
| 27. | Heures de travail par équipe | 8 heures |
FAQ:
Q1: Quelles sont les conditions de paiement acceptables?
A: LC, TT et espèces.
Q2: Pouvez-vous fournir un service d'installation?
A: Oui, nous fournissons aux clients un service d'installation ou des instructions d'installation via une méthode en ligne ou autre selon leurs besoins.
Q3: Pouvez-vous fournir un service de conception au client?
A: Oui, nous pouvons fournir une conception et un service personnalisés pour la machien de décapage selon les besoins des clients.
Balises actives: machine à dénuder le zinc, machine à dénuder le cuivre, robot, cellule d'électrolyse, anode, cathode, raffinage du cuivre, raffinage du zinc, raffinage du plomb
